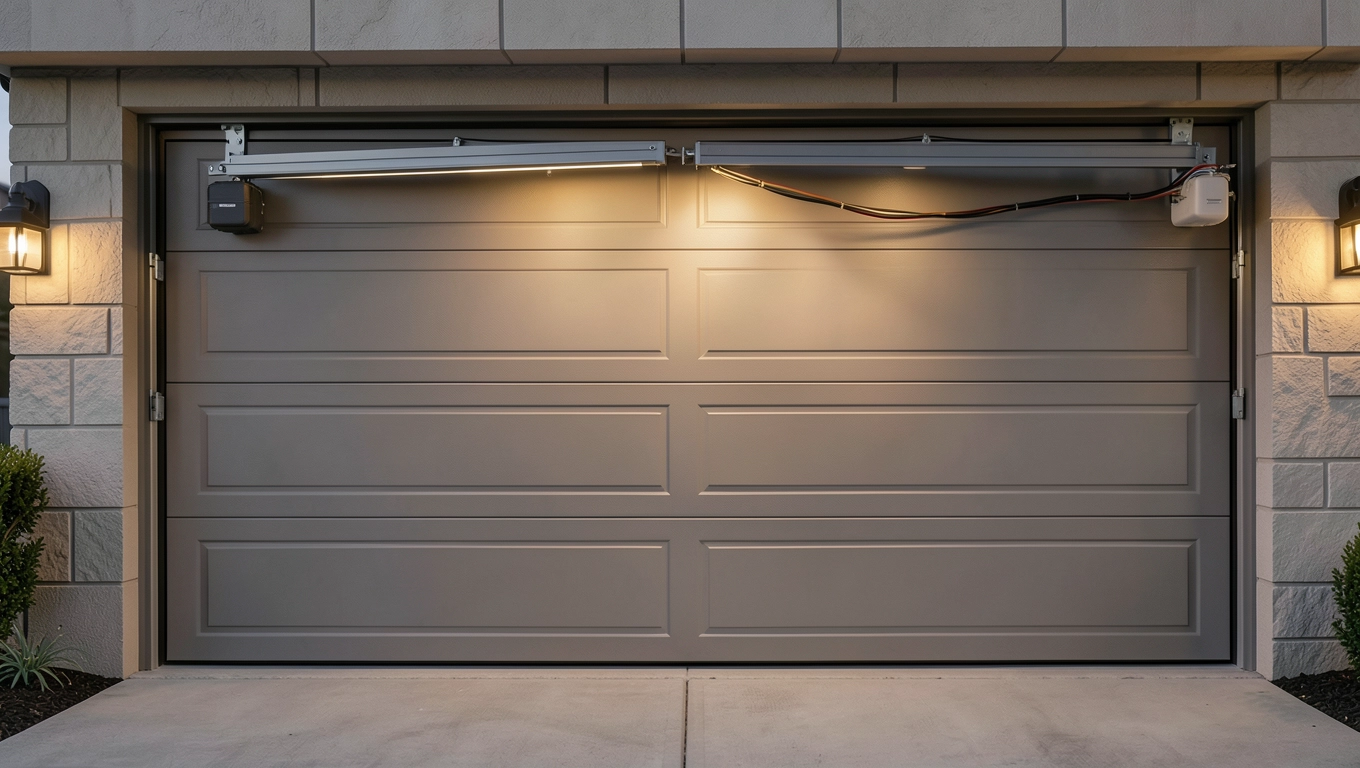

Montaż napędu do bramy segmentowej – kompletny poradnik na 2026

Trzy sekundy. Tyle zajmuje otwarcie bramy segmentowej z napędem, gdy pilot leży jeszcze w kieszeni kurtki. W Polsce automatyka garażowa w ciągu pięciu lat z domyślnego luksusu stała się standardem, a liczba wyszukiwań frazy montaż napędu do bramy garażowej segmentowej rośnie w Google Trends od 2019 roku bez żadnych korekt. Pytanie, które większość osób wpisuje w wyszukiwarkę, nie brzmi jednak „czy warto", lecz „jaki napęd wybrać i czy dam radę zamontować go sam". Poniżej pełny przewodnik: od doboru mocy, przez realne widełki cenowe, po każdy etap montażu z konkretnymi liczbami, normami i pułapkami, o których internet milczy.

• Jaki napęd do bramy segmentowej wybrać: moc, naciąg i funkcje
• Montaż napędu bramy garażowej krok po kroku
• Ile kosztuje napęd do bramy garażowej w 2026 roku
• Najczęstsze błędy przy montażu napędu do bramy segmentowej

Jaki napęd do bramy segmentowej wybrać: moc, naciąg i funkcje

Wybór napędu zaczyna się od parametrów samej bramy, a nie od półki cenowej. Ciężar skrzydła w bramie segmentowej mieści się zwykle w przedziale 80-120 kg, co oznacza, że silnik o sile ciągu 600-800 N obsłuży pojedynczą bramę do 9 m². Przy większych powierzchniach albo bramach z litego drewna warto sięgnąć po jednostki 1000 N i wyżej. Sam moment obrotowy to jednak nie wszystko, bo liczy się jeszcze mechanizm przeniesienia napędu.

Łańcuch wytrzyma więcej cykli, ale głośniej pracuje i wymaga smarowania co 12 miesięcy. Pas zębaty (zwykle poliuretanowy z włóknem kevlarowym) hałasuje na poziomie 55-60 dB i nie wymaga konserwacji, jednak przy intensywnej eksploatacji powyżej 20 cykli dziennie zużywa się szybciej. Różnica w cenie między oboma wariantami sięga 15-25%, co akurat w segmencie premium ma znaczenie.

Prędkość otwierania mierzona w cm/s realnie wpływa na komfort. Napędy budżetowe osiągają 12-15 cm/s, modele średnie 18-20 cm/s, a flagowe konstrukcje przekraczają 25 cm/s. W garażu z krótkim podjazdem każde 5 cm/s skraca czas otwarcia o sekundę, ale szybsze silniki pobierają też więcej prądu w szczycie.

Kompatybilność napędu z typami bram

Brama segmentowa uchyla się pod sufit po szynach, dlatego wymaga napędu z szyną napinaną do nadproża o wysokości co najmniej 30 mm. Brama uchylna potrzebuje więcej luzu w nadprożu (min. 60 mm) i gorszej przeciwwagi, co obciąża silnik. Brama rolowana, zwijająca pancerz w skrzynkę nad otworem, współpracuje z napędem rurowym montowanym wewnątrz wałka. Brama rozwierna (jedno- lub dwuskrzydłowa) wymaga napędu z ramieniem łamanym, a brama harmonijkowa (składana harmonijkowo na bok) potrzebuje konstrukcji z podwójnym ramieniem teleskopowym.

Funkcje bezpieczeństwa, które musi mieć każdy napęd

Norma EN 12453 dzieli bramy automatyczne na klasy użytkowania 1-3 w zależności od tego, kto ma dostęp do skrzydła. W typowym garażu przydomowym mamy klasę 2, dla której wymagana jest listwa krawędziowa reagująca na nacisk 20 N oraz fotokomórka w świetle przejazdu. Bez tych dwóch elementów napęd nie przejdzie odbioru po montażu przez uprawnionego instalatora.

Enkoder położenia, czyli czujnik obrotów silnika, wykrywa przeszkodę na podstawie wzrostu poboru prądu. Bez niego brama nie zatrzyma się na nodze pięcioletniego dziecka, bo sam napęd tego nie rozróżni. Awaryjne odblokowanie (zwyklę kluczyk w mechanizmie wózka) musi działać przy braku zasilania, bo inaczej właściciel utknie na zimę przed własnym garażem.

Montaż napędu bramy garażowej krok po kroku

Montaż napędu do bramy garażowej segmentowej zajmuje jednej osobie od 4 do 7 godzin, w dwóch osobach od 2,5 do 4 godzin. Skrócenie tego czasu bez doświadczenia grozi uszkodzeniem sprężyn skrzydła, które kompensują ciężar bramy, a ich zerwanie powoduje opadnięcie 100 kg paneli z sufitu. Właśnie dlatego kluczowe są trzy rzeczy: odłączone zasilanie, drugi człowiek do podtrzymania szyny i kliny zabezpieczające bramę w górze.

Krok 1: Kontrola stanu bramy i nadproża

Brama segmentowa przed montażem napędu powinna działać ręcznie płynnie, bez oporów i skrzypienia. Każdy panel musi być osadzony równo, rolki w szynach czyste, a sprężyny naciągnięte fabrycznie (zwykle 4-6 zwitków). Nadproże sprawdzamy poziomnicą laserową: różnica 2 mm na długości 3 m to jeszcze akceptowalne, powyżej 3 mm oznacza konieczność korekty szyny.

Krok 2: Mocowanie szyny napędowej

Szyna napędowa, zwykle aluminiowa lub stalowa o długości 3-3,3 m, idzie od nadproża po środku skrzydła do tylnej ściany garażu. Montaż zaczyna się od wspornika tylnego (przy ścianie naprzeciwko bramy), który wisi na śrubach M10 w kołkach rozporowych fi 12 mm. Szyna musi być idealnie w poziomie, bo każde odchylenie powoduje nierównomierny nacisk na wózek jezdny. Po zawieszeniu tylnego wspornika szynę prowadzi się do wspornika przedniego przy nadprożu i dopiero wtedy łączy oba końce.

Uwaga: szyna napędowa musi być wyposażona w napinacz, który kompensuje wydłużanie łańcucha lub pasa pod obciążeniem. Bez niego naciąg po kilku miesiącach eksploatacji rozluźnia się, a brama zaczyna się zatrzymywać w losowych pozycjach.

Krok 3: Instalacja głowicy napędowej

Głowica napędowa, czyli silnik ze sterownikiem, mocowana jest do sufitu w odległości 15-25 cm od ściany z napędem. Zwykle wiesza się ją na dwóch kotwach M8 w belkach stropowych albo na uchwytach kątowych przykręconych do profili. Kabel zasilający prowadzi się w korytkach PCV wzdłuż ściany do najbliższego gniazda 230 V z bolcem ochronnym. Głowica powinna wisieć tak, by diody LED diagnostyczne były widoczne od wejścia do garażu.

Krok 4: Połączenie wózka z skrzydłem bramy

Wózek jezdny w szynie łączy się z górnym panelem bramy za pomocą stalowego ramienia. Ramię ma regulowaną długość 60-120 cm, co pozwala ustawić kąt otwarcia dokładnie w poziomie sufitu. Po zawieszeniu wózka na ramieniu sprawdzamy ręcznie cały cykl otwarcia i zamknięcia: wózek musi płynnie wjeżdżać i zjeżdżać po szynie, a ramię nie może blokować paneli.

Krok 5: Ustawienia krańcówek i momentu

Krańcówki górna i dolna, zwykle magnetyczne lub mechaniczne, montuje się na szynie w miejscach odpowiadających pełnemu otwarciu i zamknięciu bramy. Sterownik nowoczesnego napędu ma funkcję auto-learn: po dwóch ręcznych cyklach zapamiętuje trasę, prędkość i siłę potrzebną do pokonania oporów. To ten moment, w którym napęd kalibruje czułość enkodera i zapamiętuje parametry pracy na najbliższe lata.

Krok 6: Parowanie pilotów i testy bezpieczeństwa

Standardowe piloty pracują na częstotliwości 433 MHz lub 868 MHz w modulacji Rolling Code, gdzie każde naciśnięcie generuje nowy, jednorazowy kod. Parowanie polega na wciśnięciu przycisku na sterowniku (zwykle ukrytego pod zaślepką obok diod) i jednoczesnym przytrzymaniu przycisku pilota przez 3-5 sekund. Po udanym parowaniu dioda miga szybciej niż zwykle. Warto sparować dwa piloty: jeden w samochodzie, jeden w domu, trzeci w schowku na klucze zapasowe.

Wskazówka: Po zakończeniu montażu wykonaj test przeszkody. Włóż kawałek drewna o grubości 5 cm w świetle bramy na wysokości 20 cm od podłoża. Brama zamykająca się musi zawrócić w ciągu 0,5 sekundy od kontaktu. Brak reakcji oznacza usterkę enkodera lub listwy krawędziowej.

Ile kosztuje napęd do bramy garażowej w 2026 roku

Ceny napędów w Polsce zamykają się w przedziale od 850 zł za najprostsze modele z łańcuchem do 4500 zł za systemy pasowe z wbudowanym akumulatorem i modułem Wi-Fi. Różnice nie wynikają z samej siły ciągu, ale z elektroniki, jakości materiałów i długości gwarancji. Warto przy tym pamiętać, że napęd to inwestycja na 10-15 lat, więc wybór najtańszego modelu często oznacza wymianę po 4-5 sezonach.

Koszt robocizny i ukryte wydatki

Instalacja przez fachowca z uprawnieniami SEP kosztuje od 600 zł do 1400 zł w zależności od regionu. W Warszawie i Trójmieście stawki oscylują wokół 1200-1400 zł, w miastach 100-300 tys. mieszkańców 800-1100 zł, a w mniejszych miejscowościach 600-900 zł. Cena obejmuje montaż mechaniczny, podłączenie elektryczne, ustawienia krańcówek i parowanie pilotów, ale nie zawsze obejmuje doprowadzenie zasilania.

Uwaga: Doprowadzenie oddzielnego obwodu 230 V z rozdzielni to dodatkowe 250-600 zł, jeśli w garażu nie ma jeszcze gniazda. W przypadku bramy starszej niż 15 lat często pojawia się też remont nadproża (wymiana klinów, korekta zawiasów) za 300-800 zł. Te kwoty potrafią podwoić początkowy budżet, więc warto je uwzględnić przed zakupem.

Napęd 24 V kontra 230 V

Napędy 24 V zasilane są z zewnętrznego transformatora lub posiadają wbudowany akumulator litowo-jonowy o pojemności 1,5-4 Ah. W razie awarii zasilania taka brama wykona jeszcze od 10 do 40 cykli otwarcia i zamknięcia, co ma znaczenie w domach, gdzie prąd znika kilka razy w roku. Silniki 230 V pozbawione akumulatora zatrzymują się natychmiast, ale ich sprawność energetyczna jest lepsza (pobór w trybie czuwania 4-7 W vs 1-3 W dla 24 V).

Pod względem bezpieczeństwa użytkownika napięcie 24 V jest wyraźnie bezpieczniejsze przy dotyku lub mechanicznym uszkodzeniu izolacji. Dlatego nowe instalacje w budynkach mieszkalnych coraz częściej opierają się właśnie na tej technologii, zwłaszcza w segmencie premium z modułem Wi-Fi.

Najczęstsze błędy przy montażu napędu do bramy segmentowej

Nawet doświadczeni majsterkowicze popełniają pięć powtarzalnych błędów, które kosztują od 200 do 1200 zł w poprawkach albo skracają żywotność napędu o połowę. Pierwszy to montaż szyny bez poziomicy laserowej, na oko. Odchylenie 5 mm na 3 metrach powoduje, że wózek jezdny ściera się jednostronnie, a łańcuch rozciąga się nierównomiernie. Po roku takiej eksploatacji łańcuch wydłuża się o 2-3%, co włącza czujnik przeciążenia i blokuje bramę.

Drugi błąd to mocowanie wspornika tylnego do ściany kartonowo-gipsowej bez wzmocnienia. Kołki rozporowe w samej płycie G-K wytrzymują 8-15 kg, a napęd z szyną waży 6-9 kg. Po kilku miesiącach drgań wkręty luzują się, szyna opada, a brama zaczyna szarpać przy otwieraniu. Rozwiązaniem jest przełożenie mocowania do profili C lub zamontowanie dodatkowej belki stalowej za płytą.

Trzeci błąd, najczęściej spotykany, to pominięcie regulacji naciągu łańcucha po pierwszych 50 cyklach pracy. Nowy łańcuch osiada fizycznie o 3-5 mm w pierwszych tygodniach, a jego nadmierny luz powoduje przeskakiwanie zębów zębatki wózka. Efekt? Skok bramy o 5-10 cm przy każdym zatrzymaniu, co irytuje i zużywa mechanizm.

Czwarty błąd to rezygnacja z fotokomórki, bo szkoda kolejnych 150-250 zł. Tymczasem fotokomórka jest jedynym sensorem, który wykrywa przeszkodę bez kontaktu fizycznego. Listwa krawędziowa reaguje na nacisk, ale dziecko leżące na podłodze garażu może nie wygenerować 20 N oporu, a brama i tak go przejedzie. Bez fotokomórki napęd nie spełnia normy EN 12453 dla klasy 2 użytkowania.

Uwaga: Piąty błąd to podłączenie napędu do gniazda bez bolca ochronnego (stare gniazda dwubolcowe). Brak uziemienia powoduje, że przy uszkodzeniu izolacji na obudowie pojawia się napięcie 230 V. Dotknięcie metalowej obudowy napędu mokrymi rękami kończy się porażeniem. W takim przypadku jedynym rozwiązaniem jest wymiana gniazda na trzeci bolec lub zasilanie z transformatora separacyjnego 24 V.

Serwis i przeglądy okresowe

Każdy napęd, niezależnie od producenta, wymaga przeglądu co 12 miesięcy albo co 2000 cykli, w zależności od tego, co nastąpi wcześniej. Przegląd obejmuje: smarowanie łańcucha (jeśli dotyczy), regulację naciągu, sprawdzenie sprężyn bramy, test fotokomórki, kontrolę listwy krawędziowej i aktualizację oprogramowania w modelach z Wi-Fi. Koszt takiego przeglądu w autoryzowanym serwisie wynosi 180-350 zł, w nieautoryzowanym warsztacie 100-200 zł, ale z ryzykiem utraty gwarancji.

Smart home i integracja z systemami

Napędy średniego i premium segmentu oferują dziś moduły komunikacji bezprzewodowej: Wi-Fi, Bluetooth, a ostatnio także Matter 1.2 i HomeKit. W praktyce oznacza to, że brama segmentowa staje się częścią ekosystemu smart home, reagując na geofencing (samo otwarcie, gdy samochód zbliża się do garażu) albo na komendy głosowe asystenta. Konfiguracja w Home Assistant wymaga zwykle wpisania tokenu MQTT dostępnego w aplikacji producenta i dodania encji cover.garage_door w configuration.yaml.

W ekosystemie Apple HomeKit brama widoczna jest jako akcesorium Garage Door, a automatyzacja może obejmować np. zamykanie bramy po zmroku, gdy ostatni domownik opuści dom (geofencing iPhone'a). Matter 1.2 standaryzuje tę komunikację, dzięki czemu brama z certyfikatem Matter współpracuje z Google Home, Amazon Alexa i SmartThings bez dodatkowych mostów.

Kiedy napęd nie może być zamontowany

Napędu nie montuje się na bramach z widocznymi uszkodzeniami sprężyn, pęknięciami paneli albo zużytymi rolkami, bo automatyka pogłębia deficyt mechaniki. W bramach starszych niż 15 lat bez dokumentacji technicznej warto najpierw zlecić audyt, który określi nośność prowadnic i stan rolek. Drugie ograniczenie to brak stabilnego zasilania 230 V w garażu. Brak gniazda wymaga poprowadzenia obwodu z rozdzielni, co w domach z instalacją aluminiową lat 70. i 80. bywa kosztowne.

Trzeci przypadek to bramy w budynkach objętych nadzorem konserwatora zabytków. Wprawdzie sam napęd nie zmienia elewacji, ale ingerencja w nadproże lub instalacja nowych kabli może wymagać pozwolenia. W takich sytuacjach bezpieczniej jest zostawić bramę ręczną lub zainwestować w napęd z akumulatorem, który eliminuje potrzebę prowadzenia przewodów.

Checklista przed montażem

• Brama działa płynnie ręcznie, bez oporów i skrzypienia
• Sprężyny skrzydła są napięte i nie wykazują śladów korozji
• Nadproże jest równe, z tolerancją do 3 mm na 3 m
• W garażu jest gniazdo 230 V z bolcem ochronnym
• Dostępna jest instrukcja producenta bramy i napędu
• Szyna napędowa ma długość odpowiednią do głębokości garażu
• Wsporniki montażowe pasują do materiału ściany (cegła, beton, G-K)
• Fotokomórka i listwa krawędziowa są w zestawie
• Dostępne są co najmniej dwa piloty
• Na czas montażu brama jest zabezpieczona klinami przed samoczynnym opadnięciem

Checklista po montażu

• Test pełnego cyklu otwarcia i zamknięcia, bez przeszkód
• Test z przeszkodą (kawałek drewna 5 cm w świetle bramy)
• Sprawdzenie fotokomórki: przecięcie wiązki powoduje zatrzymanie
li>Awarujne odblokowanie działa przy wyłączonym zasilaniu
• Parowanie pilotów zakończone powodzeniem, działają z odległości co najmniej 20 m

Pytania, które zadają użytkownicy

Czy można zamontować napęd na starą bramę? Tak, pod warunkiem że brama ma dokumentację techniczną, sprężyny wytrzymują deklarowane obciążenie i szyny jezdne nie są wygięte. Bramy drewniane z lat 80. i 90. zwykle kwalifikują się do modernizacji po wymianie rolek i smarowaniu prowadnic. Montaż napędu na bramie, która sama ledwo się rusza, kończy się przepaleniem silnika w ciągu kilku tygodni.

Ile prądu pobiera napęd do bramy garażowej? Typowy model 230 V pobiera 200-400 W w szczycie i 4-7 W w trybie czuwania. Roczny koszt energii przy 6 cyklach dziennie wynosi około 10-15 zł. Modele 24 V z akumulatorem zużywają nieco więcej w trybie czuwania, ale pozwalają na pracę przy braku zasilania.

Napęd 24 V czy 230 V? Wybór 24 V daje bezpieczeństwo dotyku i możliwość pracy bez zasilania, ale kosztuje więcej. Napęd 230 V tańszy, sprawniejszy energetycznie, ale wymaga solidnego uziemienia i awaryjnego odblokowania kluczykiem. W domach z instalacją po modernizacji (przewód miedziany, różnicówka 30 mA) obie opcje są bezpieczne.

Gwarancja producenta waha się od 2 lat w segmencie budżetowym do 7 lat w segmencie premium. Gwarancja obejmuje zwykle silnik i elektronikę, ale nie obejmuje elementów eksploatacyjnych (łańcuch, pas, rolki) ani uszkodzeń mechanicznych powstałych z winy użytkownika. Przeglądy w autoryzowanym serwisie są warunkiem utrzymania gwarancji.

Źródła danych i regulacji

Normy: EN 12453 (bezpieczeństwo użytkowania bram z napędem), EN 12635 (instalacja i oddanie do użytku), EN 60335-2-95 (bezpieczeństwo elektryczne napędów). Dane dotyczące cen i parametrów pochodzą z katalogów producentów dostępnych publicznie w 2026 roku. Przepisy budowlane: Rozporządzenie Ministra Infrastruktury z 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami), w szczególności § 56-58 dotyczące instalacji elektrycznych i ochrony przeciwporażeniowej.
