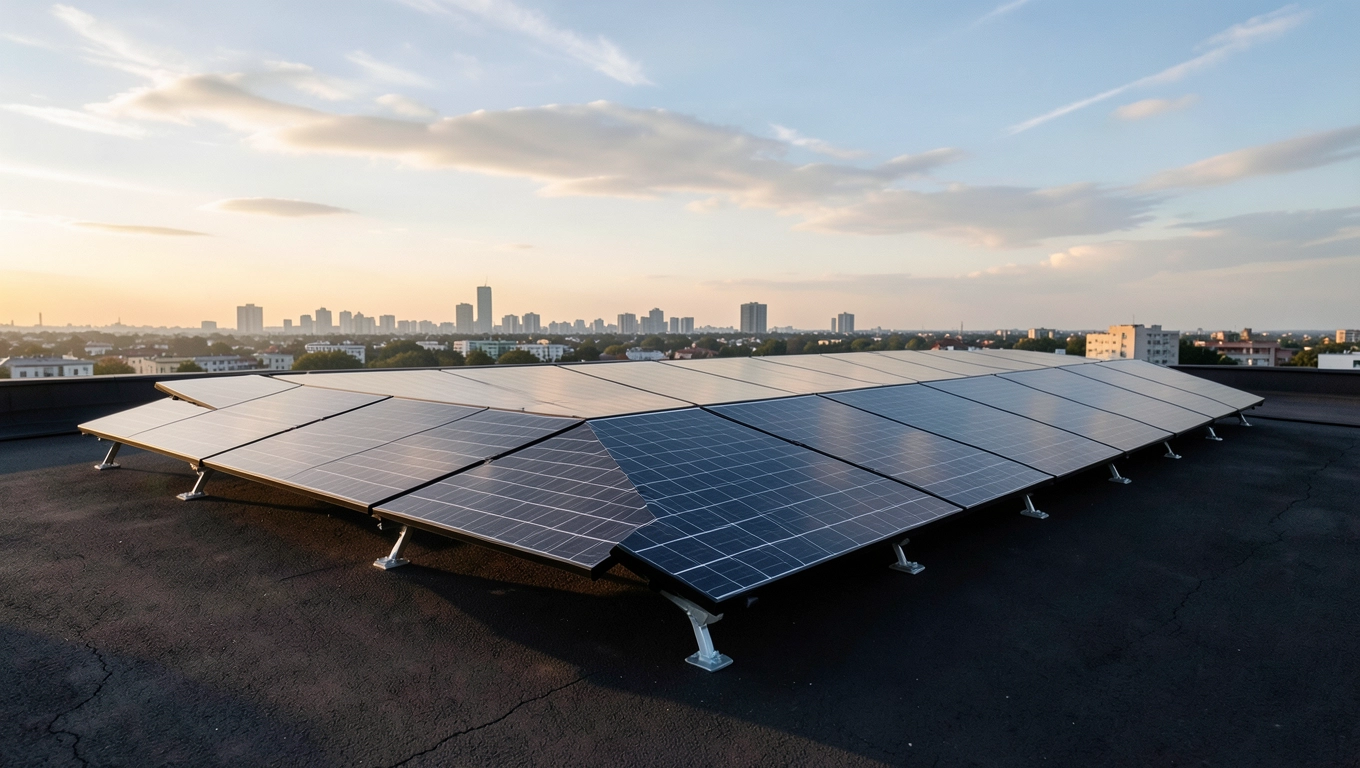

Panele fotowoltaiczne na papie – jak bezpiecznie zamontować instalację

Metody mocowania instalacji PV na dachu papowym

Wybór właściwego sposobu zamocowania paneli to najważniejsza decyzja w całym procesie. Na dachach papowych stosuje się trzy główne podejścia, z których każde ma swoje miejsce i ograniczenia. Metoda balastowa polega na obciążeniu konstrukcji nośnej ciężarkami, bez ingerencji w powłokę hydroizolacyjną. Mechaniczne mocowanie oznacza przytwierdzenie szyn bezpośrednio do konstrukcji dachu przez wszystkie warstwy papy. Wariant hybrydowy łączy oba rozwiązania, rozkładając obciążenie i minimalizując liczbę punktów przebicia.

Montaż balastowy sprawdza się na dachach o ograniczonej nośności konstrukcji, gdzie wiercenie otworów wiązałoby się z ryzykiem. Zaletą jest brak naruszenia szczelności pokrycia, jednak wadą pozostaje konieczność przenoszenia znacznych obciążeń na strop. Trzeba też pamiętać, że balast wymaga odpowiednich obliczeń statycznych i nie zadziała na dachach z niskim marginesem bezpieczeństwa. Na 100 m² powierzchni sama konstrukcja balastowa wraz z płytami obciążającymi może ważyć od 3 do 6 ton, co wyklucza ten wariant na wielu budynkach wielorodzinnych z płaskimi stropodachami.

Metoda mechaniczna zapewnia najtrwalsze połączenie, ale wymaga precyzyjnego wykonania. Wkręty samowiercące ze stali nierdzewnej przechodzą przez wszystkie warstwy papy termozgrzewalnej aż do belki konstrukcyjnej. Każdy punkt mocowania musi być następnie zabezpieczony kołnierzem uszczelniającym, w przeciwnym razie wilgoć przedostanie się do wnętrza warstwy izolacyjnej. Specjaliści stosują tu specjalne systemy kołnierzy z EPDM, które zachowują elastyczność przez dekady mimo UV i wahań temperatury. Minusem jest inwazyjność metody i konieczność idealnego dopasowania rozmieszczenia punktów mocowania do rozstawu krokwi lub płatwi.

Metoda hybrydowa pojawia się jako odpowiedź na sytuacje pośrednie. Część obciążenia przenosi balast, resztę rozwiązują punkty mechaniczne. Takie rozwiązanie wymaga mniej balastu niż czysta metoda balastowa i mniej przebić niż czysta mechaniczna. Sprawdza się na dachach o średniej nośności, gdzie chcesz zminimalizować ryzyko, ale nie masz możliwości położenia pełnego obciążenia. Decyzję między tymi trzema podejściami najlepiej podjąć po konsultacji z konstruktorem i audycie stanu dachu.

Wymagania techniczne dla dachów pokrytych papą pod panele solarne

Papa to potoczna nazwa wielowarstwowego pokrycia hydroizolacyjnego, które w zależności od wariantu ma różną odporność na oddziaływanie mechaniczne i warunki atmosferyczne. Papa termozgrzewalna, najczęściej spotykana na budynkach z lat 90., składa się z nośnika z welonu szklanego lub poliestru nasączonego bitumem. Jej grubość wynosi zazwyczaj 3-5 mm, a trwałość użytkowa to 20-30 lat w zależności od ekspozycji na promienie UV. Nowsze papy samoprzylepne mają warstwę klejącą aktywowaną ciepłem, co ułatwia montaż, ale wymaga równego podłoża.

Podstawowym kryterium oceny jest wiek pokrycia. Producent systemów montażowych zazwyczaj wymaga, aby papa była nie starsza niż 10 lat w przypadku mocowania mechanicznego. Przy starszym pokryciu ryzyko, że pod wpływem wiercenia papa zacznie się kruszyć lub pękać wokół punktu mocowania, rośnie dramatycznie. Jeśli twój dach ma 15 lat i więcej, a nie planujesz wymiany pokrycia w najbliższych latach, montaż na papie jest co najmniej dyskusyjny. Demontaż paneli przy okazji wymiany hydroizolacji to koszt rzędu kilkunastu tysięcy złotych.

Kąt nachylenia dachu płaskiego w polskich warunkach rzadko przekracza 10-15 stopni, co wpływa na sposób odprowadzania wody opadowej. Przy tak niewielkim spadzie woda może zalegać w okolicach punktów mocowania, dlatego systemy przeznaczone na papę muszą mieć podwyższoną odporność na korozję i szczelność. Optymalny kąt dla paneli fotowoltaicznych to 30-40 stopni, ale na dachu płaskim osiąga się go tylko za pomocą dedykowanych podstawek nachylonych. Te z kolei zwiększają obciążenie wiatrem i wymagają mocniejszego balastu lub bardziej rozbudowanego systemu mocowań.

Nośność konstrukcji dachowej to parametr, którego nie można pominąć. Standardowy stropodach wielkopłytowy z lat 70. i 80. ma rezerwę nośności na poziomie 100-150 kg/m², ale po odjęciu ciężaru istniejących warstw izolacji i pokrycia zostaje niewiele. Współczesne dachy płaskie projektowane pod obciążenie użytkowe mają większą rezerwę, ale każdy przypadek wymaga indywidualnej analizy. Inwestorzy często pomijają ten krok, co kończy się odkształceniami stropu lub wręcz jego uszkodzeniem po intensywnych opadach śniegu.

Strefy obciążenia śniegiem w Polsce dzielą kraj na trzy obszary o różnych normach projektowych. Na Pomorzu i Ziemi Lubuskiej obciążenie charakterystyczne wynosi 70-120 kg/m², w centralnej Polsce sięga 120-180 kg/m², a w górach i na Podlasiu osiąga 180-240 kg/m². Te wartości mają bezpośredni wpływ na projekt systemu balastowego. W trzeciej strefie panele zamontowane na płaskim dachu muszą wytrzymać warstwę śniegu grubości 1,5 metra, co przy gęstości 200 kg/m³ daje obciążenie 300 kg/m². Nic dziwnego, że w górach instalacje na papie często wymagają mocowań mechanicznych mimo większego ryzyka przecieku.

Proces montażu paneli fotowoltaicznych na papie krok po kroku

Prawidłowy montaż na papie zaczyna się na ziemi, od szczegółowej inspekcji stanu dachu. Specjalista powinien dokładnie obejrzeć powierzchnię, sprawdzić szczelność istniejących warstw i ocenić stan techniczny konstrukcji nośnej. Dokumentacja fotograficzna przed rozpoczęciem prac to absolute must nie tylko ze względów gwarancyjnych, ale też dla twojego spokoju. Zdjęcia pokazują ewentualne wady, które mogły istnieć przed instalacją i uchronią cię przed oskarżeniami o ich spowodowanie.

Po wstępnej ocenie przychodzi czas na badanie szczelności. Wykonuje się je poprzez zalanie wodą wybranych fragmentów dachu lub termowizję, która pokazuje miejsca, gdzie wilgoć przedostała się pod powierzchnię. Termografia jest dokładniejsza, ale droższa, dlatego stosuje się ją głównie przy większych powierzchniach lub gdy wizualna ocena budzi wątpliwości. Jeśli badanie wykaże przecieki, trzeba je usunąć przed przystąpieniem do montażu. Instalacja paneli na nieszczelnym dachu to proszenie się o kłopoty.

Przygotowanie powierzchni obejmuje oczyszczenie z liści, mchu i innych zanieczyszczeń. Papa musi być sucha i wolna od substancji zmniejszających przyczepność. Montaż na zabrudzonej powierzchni prowadzi do niestabilnego połączenia i ryzyka zerwania mocowania podczas silnych wiatrów. Wyrównanie powierzchni jest konieczne szczególnie przy metodzie balastowej, gdzie nierówności mogą powodować niekontrolowane naprężenia w ramie konstrukcyjnej.

Rozmieszczenie paneli na dachu wymaga uwzględnienia kierunku padania promieni słonecznych, zacienienia z sąsiednich obiektów i trasy przewodów do falownika. Optymalna orientacja na południe maksymalizuje produkcję energii, ale nie zawsze jest możliwa ze względu na kształt dachu. Odległość od krawędzi dachu powinna wynosić minimum 50 cm, aby zminimalizować wpływ podmuchów wiatru opływającego krawędź. Rzędy paneli muszą być rozsunięte tak, aby nie zacieniały się wzajemnie w ciągu dnia.

Właściwy montaż szyn nośnych wymaga precyzyjnego wyznaczenia punktów mocowania zgodnie z projektem. Przy metodzie mechanicznej każdy otwór wierci się wiertłem o odpowiedniej średnicy, następnie oczyszcza z pyłu i od razu zakłada kołnierz uszczelniający. Opóźnienie tego kroku nawet o kilka godzin przy deszczowej pogodzie może spowodować zawilgocenie izolacji. Szyny montuje się poziomo lub ukośnie, w zależności od docelowego kąta nachylenia paneli, a następnie sprawdza poziomicą każdy element przed ostatecznym dokręceniem.

Panel mocuje się do szyn za pomocą klem mocujących, które dociskają ramę do szyny bez jej deformowania. Nakrętki dokręca się momentem zalecanym przez producenta, zazwyczaj 15-20 Nm dla standardowych klem. Zbyt mocne dokręcenie może uszkodzić ramę aluminiową lub nawet pęknięcie ogniwa fotowoltaicznego, zbyt słabe pozostawia luz, który z czasem się powiększa. Po zamontowaniu wszystkich paneli przechodzi się do okablowania, gdzie każde połączenie musi być zabezpieczone konektorami MC4 odpornymi na warunki atmosferyczne.

UWAGA: Każdy punkt przebicia dachu to potencjalne miejsce przecieku. W polskich warunkach klimatycznych, z intensywnymi opadami i dużymi amplitudami temperatur, uszczelnienie musi być wykonane z materiałów certyfikowanych dla danej strefy klimatycznej. Tanie uszczelniacze polimerowe nie są w stanie zapewnić trwałości powyżej 5-7 lat w tak wymagających warunkach.

Typowe błędy przy montażu fotowoltaiki na papie i jak ich unikać

Pierwszym i najczęstszym błędem jest montaż bez wcześniejszej weryfikacji stanu dachu. Inwestorzy zbyt często przyjmują, że skoro dach nie przecieka, to jest w dobrym stanie. Tymczasem papa może wyglądać przyzwoicie z zewnątrz, ale pod spodem kryć warstwy nasączone wilgocią lub odspojecie od podłoża. Wiercenie w takie miejsce powoduje natychmiastowe przecieki lub rozwarstwienie materiału. Koszt naprawy takiego uszkodzenia wielokrotnie przekracza oszczędności z szybkiego montażu bez inspekcji.

Drugi błąd to niedostateczna szczelina wentylacyjna pod panelami. Fotowoltaika nagrzewa się intensywnie podczas słonecznych dni, osiągając temperatury 60-80°C na powierzchni modułu. Przy sprawnym chłodzeniu współczynnik temperaturowy ogranicza straty do około 0,4% na każdy stopień powyżej 25°C. Brak wentylacji może zmniejszyć produkcję energii o 15-20% latem, co w skali roku oznacza utratę kilkuset złotych przy instalacji 10 kW. Optymalna szczelina to minimum 10-15 cm, którą osiąga się przez odpowiednią wysokość nóżek lub profili montażowych.

Oszczędzanie na jakości systemu montażowego to błąd, który ujawnia się dopiero przy pierwszym silnym wietrze. Tanie szyny aluminiowe o niewystarczającym przekroju mogą się odkształcić, a niskiej jakości śruby wkręcane w papę korodują w ciągu kilku lat. Certyfikowane systemy montażowe jak te oznaczone znakiem ETA lub aprobatą DIBt przeszły testy wytrzymałościowe potwierdzające ich zachowanie pod obciążeniem wiatrem i śniegiem. Różnica w cenie między systemem z certyfikatem a zamiennikiem to kilkaset złotych, a koszt naprawy po wichurze to dziesiątki tysięcy.

Samodzielny montaż bez doświadczenia kończy się utratą gwarancji na panele i falownik. Producenci jasno określają, że instalacja musi być wykonana przez certyfikowanego instalatora, a protokolarna dokumentacja z wpisem numeru uprawnień to warunek uznania reklamacji. Próba zaoszczędzenia na robociźnie kończy się czasem płaceniem dwukrotnie, gdy trzeba zlecić demontaż i ponowny montaż ekipie z kwalifikacjami. Co gorsza, błędy instalacyjne często ujawniają się po latach, gdy minie okres rękojmi.

Innym problemem jest nieprawidłowe rozmieszczenie punktów obciążenia. Balast musi być rozłożony równomiernie, aby uniknąć miejscowych koncentracji naprężeń w konstrukcji stropu. Nierównomierne obciążenie prowadzi do odkształceń, które z czasem pogłębiają się i mogą spowodować zarysowania warstwy hydroizolacyjnej pod panelami. Obliczenia rozkładu obciążeń powinny uwzględniać nie tylko ciężar paneli i balastu, ale też siłę ssącą wiatru działającą na krawędzie dachu.

Kolejny błąd to ignorowanie tras kablowych i ich wpływu na szczelność dachu. Przewody przechodzące przez dach wymagają odpowiednich przelotów dachowych z kołnierzami uszczelniającymi. Zwykłe przepusty kablowe bez uszczelek nie zapewniają trwałości powyżej kilku lat. Montaż na papie wymaga też przewidzenia przyszłych tras serwisowych, ponieważ demontaż fragmentu instalacji dla naprawy okablowania to dodatkowy koszt i ryzyko uszkodzenia paneli.

Ostatni błąd to planowanie instalacji bez uwzględnienia konieczności wymiany papy w przewidywalnej przyszłości. Żywotność papy termozgrzewalnej to 20-30 lat, a żywotność paneli fotowoltaicznych to 25-30 lat. Te okresy są zbliżone, ale instalacja PV na dachu papowym wymaga jego demontażu przy wymianie hydroizolacji. Koszt demontażu i ponownego montażu 10 kW instalacji to wydatek rzędu 8-15 tysięcy złotych, który warto uwzględnić w kalkulacji całkowitego kosztu posiadania.

Czynniki wpływające na efektywność i trwałość instalacji PV na papie

Temperatura pracy paneli fotowoltaicznych ma kluczowy wpływ na ich wydajność. Współczynnik temperaturowy dla standardowych modułów krzemowych wynosi od minus 0,3 do minus 0,5% mocy na każdy stopień powyżej 25°C. Oznacza to, że panel nagrzany do 65°C traci około 16-20% mocy w porównaniu do parametrów nominalnych mierzonych w standardowych warunkach testowych. Na dachu papowym problem ten jest szczególnie istotny, ponieważ ciemna powierzchnia papy pochłania promieniowanie słoneczne i nagrzewa się silniej niż inne pokrycia.

Wentylacja tylnej strony paneli to podstawowy sposób na obniżenie temperatury pracy. Badania pokazują, że szczelina 10-15 cm między panelem a powierzchnią dachu redukuje temperaturę modułu o 15-20°C w porównaniu z montażem bezpośrednio na pokryciu. Warto stosować profile montażowe z fabrycznie wyprofilowanymi kanałami wentylacyjnymi, które zapewniają swobodny przepływ powietrza nawet przy silnym wietrze. Systemy wentylacji pasywnej działają na zasadzie konwekcji naturalnej, ale w regionach o słabym wietrze warto rozważyć wentylatory wymuszone.

Obciążenie śniegiem stanowi odrębne wyzwanie dla instalacji na dachach płaskich. Norma PN-EN 1991-1-3 definiuje obciążenia śniegiem w zależności od strefy klimatycznej i wysokości nad poziomem morza. W pierwszej strefie, obejmującej wybrzeże Bałtyku, obciążenie charakterystyczne to 70-120 kg/m², co przy współczynniku bezpieczeństwa 1,5 daje projektowe obciążenie do 180 kg/m². W trzeciej strefie, obejmującej tereny górskie, wartości te sięgają 180-240 kg/m², a przy wysokościach powyżej 500 m n.p.m. mogą przekraczać 300 kg/m².

Konstrukcja wsporcza musi przenieść nie tylko ciężar paneli i samej ramy, ale także siły od parcia i ssania wiatru. Wiatr działający na krawędź dachu płaskiego generuje podciśnienie, które może podnieść elementy mocujące. Dlatego systemy przeznaczone na dachy płaskie mają rozbudowane elementy balastowe lub głębsze zakotwienia niż rozwiązania na dachy skośne. Warto zwrócić uwagę na deklarację producenta systemu dotyczącą klasy odporności na wiatr, wyrażonej zazwyczaj w kg/m² przy określonej wysokości budynku.

Trwałość połączeń mechanicznych zależy od jakości materiałów i prawidłowości wykonania. Wkręty samowiercące muszą być wykonane ze stali nierdzewnej minimum klasy A2, a w środowisku morskim nawet A4. Uszczelki EPDM zachowują elastyczność przez 20-30 lat, podczas gdy tańsze uszczelniacze na bazie kauczuku syntetycznego mogą pękać już po pięciu latach ekspozycji na UV. Punkty mocowania powinny być rozmieszczone wzdłuż żeber konstrukcyjnych, a nie w połaci między nimi, co zapewnia przeniesienie obciążeń bez odkształceń membrany dachowej.

Koszty montażu fotowoltaiki na dachu papowym

Cena systemu montażowego na papie kształtuje się w widełkach 300-800 PLN za kilowat mocy zainstalowanej, w zależności od wybranej metody i jakości komponentów. System balastowy wymaga dodatkowo kosztów konstrukcji nośnej i płyt obciążających, co podnosi cenę do 500-800 PLN/kW. Wersja mechaniczna z certyfikowanymi wkrętami i kołnierzami to wydatek rzędu 300-500 PLN/kW. Metoda hybrydowa plasuje się pośrodku, z kosztami od 400-700 PLN/kW.

Robocizna przy montażu na papie jest droższa niż na standardowym dachu skośnym. Wynika to z konieczności precyzyjnego uszczelniania punktów mocowania i większej czasochłonności prac przygotowawczych. Przeciętny koszt robocizny za sam montaż konstrukcji i paneli to 800-1500 PLN za kilowat, przy czym stawki różnią się regionalnie. Ekipy z większym doświadczeniem na dachach płaskich liczą sobie wyżej, ale ich jakość pracy przekłada się na mniejsze ryzyko przecieków w przyszłości.

Całkowity koszt dodatkowy w porównaniu z montażem na dachu skośnym z dachówką wynosi od 20 do 40%. Różnica ta obejmuje droższy system montażowy, wyższe koszty robocizny i konieczność ewentualnego wzmocnienia konstrukcji. Przy instalacji 10 kW na domu jednorodzinnym różnica ta może wynosić od 5 do 15 tysięcy złotych. Warto jednak pamiętać, że dach płaski często nie ma alternatywy w postaci innego pokrycia, więc wydatek ten jest nieunikniony dla właścicieli takich budynków.

Czas realizacji montażu na papie jest dłuższy niż w standardowych przypadkach. Audyt stanu dachu i przygotowanie dokumentacji zajmuje jeden do dwóch dni. Sam montaż konstrukcji na dachu o powierzchni 100 m² trwa dwa do trzech dni roboczych. Podłączenie elektryczne i uruchomienie instalacji to kolejny dzień. Przy korzystnych warunkach pogodowych całość można zamknąć w tygodniu, ale opady deszczu lub silny wiatr mogą wydłużyć ten okres o kolejne dni robocze.

Zwrot z inwestycji przy obecnych cenach energii elektrycznej wynosi od pięciu do siedmiu lat dla instalacji 10 kW. Proporcjonalnie wyższe koszty montażu na papie wydłużają ten okres o około rok w porównaniu z dachem skośnym. Przy planowanym remoncie dachu za kilka lat warto rozważyć jednoczesne położenie nowej papy i montaż paneli, co eliminuje problem przyszłego demontażu i znacząco obniża całkowity koszt wymiany hydroizolacji w horyzoncie 25-30 lat.

Konserwacja i monitoring instalacji fotowoltaicznej na papie

Regularne przeglądy okresowe to podstawa długowieczności instalacji na dachu papowym. Zalecana częstotliwość to raz w roku, najlepiej po sezonie zimowym, gdy intensywne opady śniegu i mrozy mogły wpłynąć na stan mocowań. Podczas przeglądu sprawdza się szczelność kołnierzy uszczelniających, brak korozji na elementach metalowych, stabilność połączeń elektrycznych i czystość powierzchni paneli. Zaniedbanie tego etapu prowadzi do stopniowej degradacji, której koszty naprawy rosną wykładniczo z czasem.

Monitoring wydajności instalacji PV to narzędzie pozwalające na wczesne wykrywanie problemów. Falownik nowej generacji oferuje zazwyczaj aplikację mobilną z podglądem produkcji energii w czasie rzeczywistym. Nagły spadek wydajności jednego stringu może świadczyć o awarii modułu, zabrudzeniu lub problemie z okablowaniem. Regularne sprawdzanie danych pozwala reagować na anomalie, zanim przerodzą się w poważne usterki wpływające na całkowitą produkcję roczną.

Obowiązki gwarancyjne wymagają dokumentowania stanu instalacji przez cały okres ochrony. Producenci paneli oferują gwarancję liniową od 10 do 25 lat na produkt i 25-30 lat na wydajność, przy czym ta druga oznacza, że po upływie tego okresu moduł zachowa minimum 80-85% nominalnej mocy. Warunkiem utrzymania gwarancji jest zazwyczaj instalacja przez certyfikowanego instalatora i prowadzenie dokumentacji serwisowej z wpisami o przeglądach okresowych.

Szczególną uwagę należy zwrócić na punkty przebicia dachu, które są najbardziej narażone na degradację. Uszczelki EPDM, nawet wysokiej jakości, wymagają kontroli pod kątem pęknięć lub odspojenia od powierzchni papy. W miejscach, gdzie gromadzi się woda opadowa, ryzyko przecieku rośnie wielokrotnie. Dlatego przy dachach o minimalnym spadku warto rozważyć instalację dodatkowych obróbek blacharskich odprowadzających wodę od punktów mocowania.

Montaż paneli fotowoltaicznych na papie jest technicznie wykonalny i w wielu przypadkach jedynym rozsądnym rozwiązaniem dla budynków z płaskim dachem. Kluczem do sukcesu jest spełnienie podstawowych wymagań technicznych: właściwy stan pokrycia, wystarczająca nośność konstrukcji i dobór odpowiedniej metody mocowania. Inwestycja ta zwraca się w podobnym czasie jak na dachach skośnych, ale wymaga większej staranności przy wykonawstwie i późniejszej konserwacji.

Nie warto podejmować decyzji o montażu bez wcześniejszego audytu stanu dachu i konsultacji ze specjalistą. Informacje zawarte w tym poradniku pomogą ci zadać właściwe pytania i ocenić jakość proponowanych rozwiązań. Pamiętaj, że najtańsza oferta często oznacza kompromisy w jakości materiałów lub metodzie wykonania, które ujawnią się dopiero po latach użytkowania. Świadomy inwestor to inwestor, który unika kosztownych niespodzianek.
