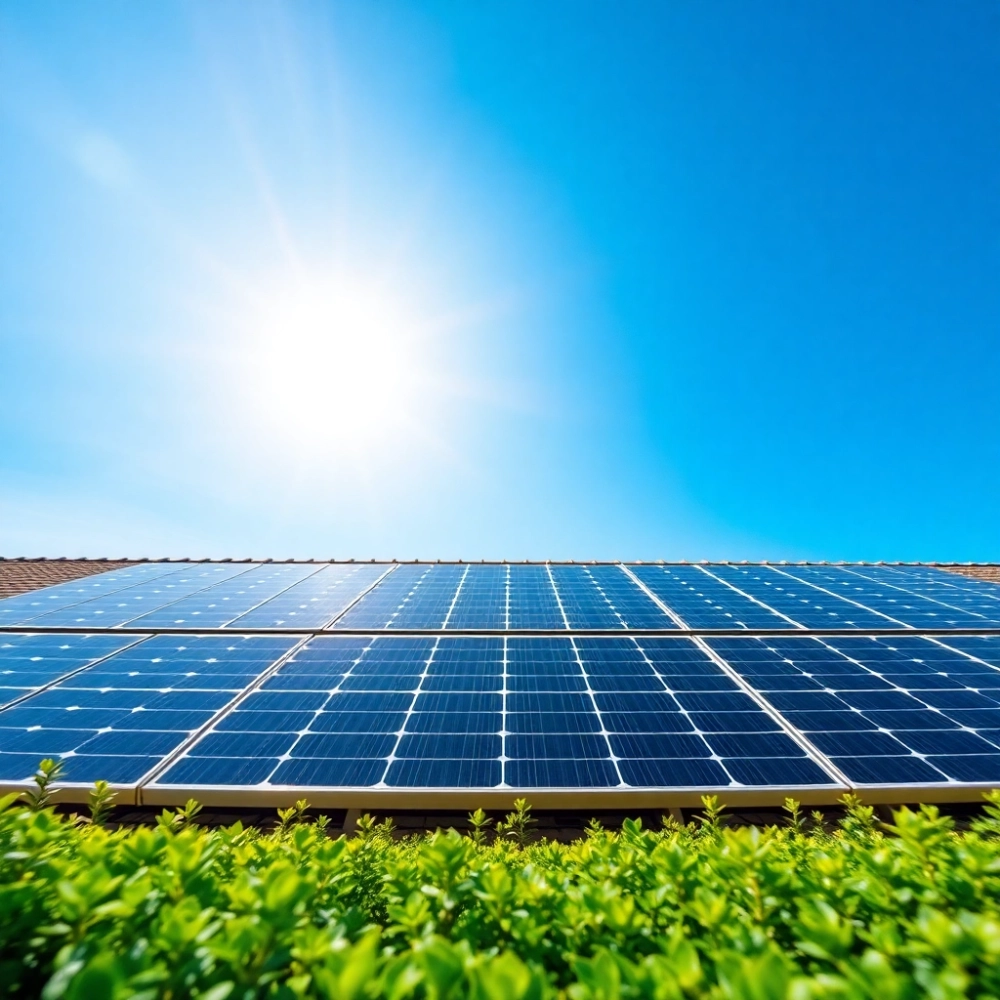

Panele fotowoltaiczne – jak zamontować je perfekcyjnie, by dawały max energii

Masz za sobą godziny przeszukiwania forów, konsultacji z kilkoma wykonawcami i wciąż nie możesz się zdecydować, jak zamontować panele fotowoltaiczne, żeby za rok nie pluć sobie w brodę. Jedni mówią, że nachylenie musi być dokładnie takie jak szerokość geograficzna, inni twierdzą, że odchylenie o 10 stopni w jedną stronę to marginalna strata. Problem w tym, że źle dobrany kąt nachylenia albo fatalnie ulokowane mocowanie potrafi skraść Ci 20-30% rocznej produkcji energii i to mimo tego, że sam zestaw paneli będzie dobry. Decyzja o sposobie montażu jest więc decyzją o pieniądzach, które albo zaoszczędzisz, albobezpowrotnie przepuścisz.

• Kąt nachylenia paneli fotowoltaicznych jak go dobrać idealnie
• Mocowanie paneli fotowoltaicznych najtrwalsze rozwiązania na dach i grunt
• Zacienienie a wydajność instalacji jak uniknąć strat energii przy montażu
• Pytania i odpowiedzi dotyczące montażu paneli fotowoltaicznych

Kąt nachylenia paneli fotowoltaicznych jak go dobrać idealnie

Kąt nachylenia paneli fotowoltaicznych to zmienna, którą łatwo zlekceważyć, a której wpływ na wydajność instalacji jest ogromny. Fizyka jest bezlitosna każdy moduł fotowoltaiczny produkuje najwięcej energii wtedy, gdy promienie słoneczne padają na jego powierzchnię prostopadle. W praktyce oznacza to, że teoretycznie idealny kąt nachylenia w Polsce wynosi mniej więcejtyle, ile wynosi szerokość geograficzna miejsca instalacji a więc między 30 a 40 stopniiami. To nie jest reguła wyssana z palca, lecz wartość wyliczona na podstawie geometrii padania promieni słonecznych w ciągu roku, uwzględniająca kąt nachylenia osi ziemskiej względem płaszczyzny ekliptyki.

Przyjmowanie sztywno jednej wartości to jednak uproszczenie, które może kosztować Cię kilkaset złotych rocznie. Jeśli Twój dach ma nachylenie 45 stopni, nie musisz wcale montować dodatkowych konstrukcji, żeby panel wyglądał jak wycelowany w słońce. Różnica między 35 a 45 stopniami w polskich warunkach to strata rzędu 5-8% rocznej produkcji mierzalna, ale nie dramatyczna. Znacznie gorzej jest w sytuacji, gdy kąt spadnie poniżej 15 stopni wtedy zaczynają się problemy z samoczyszczeniem paneli przez deszcz, zalegającym brudem i śniegiem, co w efekcie obniża moc szczytową instalacji o dodatkowe 10-15% w miesiącach zimowych.

Kiedy regulowany system nachylenia ma sens ekonomiczny

Na rynku dostępne są systemy z regulowanym kątem nachylenia tak zwane tracking systems, które pozwalają zmieniać orientację panelu w zależności od pory roku. Rozwiązanie brzmi imponująco, lecz rachunek ekonomiczny bywa brutalny. Tracker jednoosiowy zwiększa roczną produkcję przeciętnie o 20-25%, ale kosztuje około 3-5 tysięcy złotych więcej na każdy moduł. Przy instalacji 10-kilowatowej różnica w cenie może sięgnąć 30 tysięcy złotych, a okres zwrotu takiej inwestycji wydłuża się do 12-15 lat zamiast standardowych 7-9 lat. Dlatego regulowane nachylenie opłaca się tam, gdzie miejsce na panele jest mocno ograniczone na przykład na małym dachu płaskim i każdy kilowat produkcji jest na wagę złota.

Wpływ azymutu na dobór kąta nachylenia

Kierunek usytuowania modułów względem stron świata jest nieodłącznie związany z kątem nachylenia. Optymalnie panele powinny być skierowane na południe, czyli azymut bliski 180 stopniom. Tolerancja wynosi mniej więcej ±30 stopni bez dramatycznych strat przy odchyleniu o 30 stopni na wschód lub zachód strata produkcji oscyluje wokół 10-15%. Natomiast gdy azymut przekracza 45 stopni od południa, zysk z precyzyjnego ustawienia kąta nachylenia maleje, bo sam kierunek staje się wąskim gardłem wydajności. W takiej sytuacji lepiej skupić się na optymalnym ustawieniu względem najbardziej nasłonecznionych godzin dnia niż na sztywnym trzymaniu się szerokości geograficznej.

Mocowanie paneli fotowoltaicznych najtrwalsze rozwiązania na dach i grunt

Mocowanie paneli fotowoltaicznych na dachu skośnym różni się fundamentalnie od montażu na gruncie, i to nie tylko samą techniką, lecz także fizyką obciążeń, które musi przenieść konstrukcja. Dach skośny wymaga systemu haków lub wsporników przytwierdzanych bezpośrednio do krokwi sposób mocowania zależy od rodzaju pokrycia dachowego, grubości i rozstawu krokwi oraz materiału, z jakiego wykonana jest więźba. Uchwyty muszą przenosić siłę ssania wiatru, nacisk śniegu oraz sam ciężar paneli, a przy tym nie mogą naruszać szczelności pokrycia. Przekłucie membrany dachowej bez odpowiedniego uszczelnienia to najczęstsza przyczyna przecieków w instalacjach PV i najczęstszy powód sporów między inwestorem a wykonawcą.

W przypadku dachów płaskich najczęściej stosuje się systemy balastowe, gdzie panele utrzymują się na konstrukcji dzięki obciążeniu grawitacyjnemu zazwyczaj są to płyty betonowe lub specjalne skrzynie wypełnione żwirem. Tego typu mocowanie paneli fotowoltaicznych ma tę zaletę, że nie wymaga ingerencji w powierzchnię dachu, ale jednocześnie wymaga dokładnego obliczenia obciążenia wiatrem zgodnie z normą PN-EN 1991-1-4. Przy dachach płaskich szczególnie groźne są podmuchy ssące wiatr chwytający panel od dołu potrafi unieść źle obciążoną konstrukcję dosłownie jak żagiel. Dla dachów płaskich w polskich warunkach klimatycznych minimalne obciążenie balastowe wynosi zazwyczaj 80-120 kilogramów na metr kwadratowy powierzchni panelu, choć dokładna wartość zależy od wysokości budynku, strefy wiatrowej i kształtu dachu.

Systemy aluminiowe versus stalowe porównanie trwałości

Profile aluminiowe są lekkie, odporne na korozję i łatwe w obróbce to preferowany wybór na większość dachów skośnych. Aluminium nie rdzewieje, ale pod wpływem kontaktu z innymi metalami, na przykład ze stalowymi śrubami, może dochodzić do korozji kontaktowej, zwłaszcza w środowisku wilgotnym. Stal nierdzewna rozwiązuje ten problem, ale podnosi koszt systemu mocowania o 20-30%. Stal ocynkowana ogniowo to kompromis cenowy, pod warunkiem że powłoka cynkowa ma grubość minimum 45 mikrometrów cieńsza warstwa zaczyna się łuszczyć po 10-15 latach ekspozycji na warunki atmosferyczne. Dla inwestorów planujących instalację na 25-30 lat warto rozważyćprofile ze stali nierdzewnej lub aluminium klasy morskiejalbo aluminium powlekane proszkowo.

Montaż gruntowy kiedy konstrukcja wbijana, kiedy palowa

Na gruncie wybór między konstrukcją wbijaną a palową zależy od rodzaju gruntu, głębokości strefy przemarzania oraz poziomu wód gruntowych. Konstrukcje wbijane, popularne na działkach z glebą piaszczystą lub gliniastą, montuje się szybko i bez robót betonowych, ale wymagają one stabilnego podłoża w miękkim, organicznym gruncie siła ich trzymania może być niewystarczająca. Śruby fundamentowe (palowe) sprawdzają się natomiast na gruntach niejednorodnych, w miejscach, gdzie głębokość przemarzania przekracza 1,4 metra, albo tam, gdzie poziom wód gruntowych jest wysoki i zmienny. Śruba fundamentowa przenosi obciążenia zarówno pionowe, jak i poziome, co jest istotne przy panlach narażonych na parcie wiatru. Koszt systemu gruntowego zależy od rodzaju podłoża i waha się od 200 do 600 złotych za ogniwo fotowoltaiczne, wliczając materiał i robociznę.

Zacienienie a wydajność instalacji jak uniknąć strat energii przy montażu

Zacienienie to cichy zabójca wydajności instalacji fotowoltaicznej, i to taki, którego obecność ujawnia się dopiero po roku albo dwóch użytkowania, kiedy rachunki za prąd nie spadają tak bardzo, jak obiecywał wykonawca. Nawet częściowe zasłonięcie jednego ogniwa wmodule szeregowym może obniżyć moc całego stringa bo ogniwa fotowoltaiczne połączone szeregowo dzielą prąd, a jeśli jedno produkuje mniej, pozostałe muszą się do niego dostosować. Mechanizm ten nosi nazwę efektu gorącego punktu (hot spot effect) i w skrajnych przypadkach może prowadzić do trwałego uszkodzenia modułu. Dlatego unikanie zacienienia przy planowaniu montażu paneli fotowoltaicznych nie jest kwestią estetyczną to sprawa techniczna pierwszej wagi.

Źródła zacienienia bywają oczywiste komin, wysokie drzewo, budynek ale bywają też zaskakujące. Antena satelitarna na Twoim własnym dachu, linię wysokiego napięcia biegnącą 50 metrów od posesji, a nawet stalowy płot rzucający cień w godzinach popołudniowych. Kluczowe jest przeanalizowanie trajektorii słońca w ciągu całego roku, a nie tylko w lecie w grudniu słońce wstaje na azymucie około 130 stopni i zachodzi na 230 stopniach, co oznacza, że nawet obiekty usytuowane na wschód lub zachód od działki mogą powodować zacienie w miesiącach zimowych, kiedy produkcja i tak jest najniższa.

Optymalizacja pod kątem godzinnego nasłonecznienia

Najważniejsze dla wydajności instalacji fotowoltaicznej są godziny między 10:00 a 14:00, kiedy nasłonecznienie osiąga szczytowe wartości dochodzące w Polsce do 900-1000 W/m² przy bezchmurnym niebie. To właśnie w tym oknie czasowym panel powinien być całkowicie wolny od cienia. Jeśli masz do wyboru dwa segmenty dachu jeden w pełni nasłoneczniony między 10:00 a 14:00, drugi zacieniony rano, ale wolny po południu wybierz ten pierwszy. Różnica w produkcji rocznej przy wariancie zacienionym rano może wynieść 8-12%, co przy cenach energii z 2026 roku oznacza kilkaset złotych mniejsze oszczędności każdego roku.

Rozwiązania technologiczne minimalizujące straty na cieniu

Jeśli całkowite wyeliminowanie zacienienia nie jest możliwe, nowoczesne technologie oferują dwa główne rozwiązania. Pierwszym są moduły wyposażone w optymalizatory mocy (power optimizers), które pozwalają każdemu ogniwu w module pracować niezależnie, eliminując efekt wąskiego gardła powodowany przez zacienione ogniwo. Drugim jest falownik stringowy z funkcją MPPT per ogniwo (module-level MPPT), spotykany w rozwiązaniach typu microinverter każdy moduł ma własny mikroinwerter, dzięki czemu zacienienie jednego panelu nie wpływa na pozostałe. Koszt instalacji z mikroinwerterami jest wyższy o 15-25%, ale dla trudnych warunków terenowych to jedyna droga do zachowania projektowanej mocy instalacji. Decyzję o wyborze tej drogi warto podjąć jeszcze na etapie projektowania instalacji fotowoltaicznej, bo późniejsza modyfikacja wiąże się z wymianą całego stringa.

Sama technologia to jednak nie wszystko. Roślinność w otoczeniu posesji rośnie i zmienia warunki nasłonecznienia z roku na rok drzewo, które dziś ma 3 metry, za pięć lat będzie rzucać cień na połowę paneli. Przy planowaniu montażu warto uwzględnić docelową wysokość roślinności w promieniu 20 metrów od instalacji i przyciąć ją odpowiednio albo zostawić bufor miejsca. Inwestorzy, którzy tego nie zrobili, regularnie zgłaszają spadki produkcji w kolejnych latach eksploatacji i szukają przyczyny w awarii falownika, podczas gdy winowajcą jest rosnący za oknem dąb.

Podłączenie instalacji do sieci to kwestia techniczna, ale jej wpływ na ekonomikę całego przedsięwzięcia jest nie do przecenienia. Prosumenckie rozliczenia w Polsce pozwalają na wprowadzanie nadwyżek energii do sieci i odejmowanie ich od zużycia w okresach wyższej produkcji letniej ale dokładna wartość tych nadwyżek zależy bezpośrednio od tego, ile energii faktycznie wyprodukuje instalacja, a ta zależy od jakości montażu. Najlepiej zamontowane panele fotowoltaiczne to takie, które przez 25 lat będą pracować blisko swojej nominalnej mocy, nie tracąc jej z powodu błędów konstrukcyjnych, korozji czy zacienienia. Jeśli szukasz szczegółów na temat przepisów dotyczących przyłączenia instalacji PV, aktualne regulacje znajdziesz na stronie Urzędu Regulacji Energetyki tam publikowane są wytyczne dla operatorów systemów dystrybucyjnych dotyczące wymogów technicznych przyłączy. Wybieraj wykonawcę nie tylko po cenie, lecz po tym, czy przedstawia pisemne obliczenia obciążeń konstrukcji, uwzględnia normę PN-EN 62446 dotyczącą wymagań dla instalacji fotowoltaicznych podłączanych do sieci, i czy oferuje minimum pięcioletnią gwarancję na wykonane mocowanie. To odróżnia rzemieślnika od profesjonalisty, który rozumie, że źle zamontowane panele fotowoltaiczne kosztują Cię tyle, ile zaoszczędziłbyś na tańszym, ale niedbale wykonanym montażu.
